L’appairage est une étape obligatoire pour que la mini box Huawei fonctionne avec la box Huawei. Cette étape permet à la mini box de se synchroniser avec la box Huawei et de récupérer le paramétrage Wi-Fi de la box de manière à créer un unique réseau Wi-Fi dans le logement.

L’appairage se réalise en reliant la mini box avec un câble à la box Huawei. L’opération peut être réalisée de deux manières :

Soit en utilisant le câble optique (jarretière) fourni avec la mini box
Soit en utilisant un câble Ethernet standard (non fourni)

Appairage en utilisant le câble optique inclus avec la mini box

Pour appairer ma mini box avec la box Huawei :

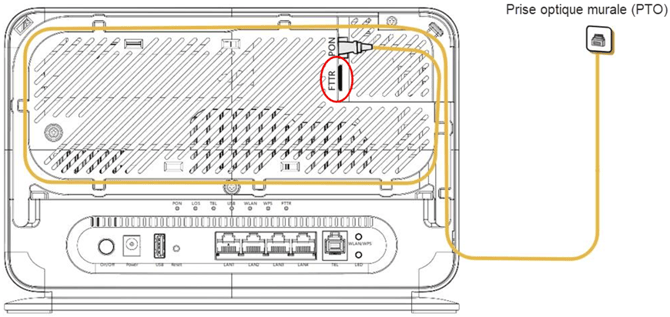

Enlever la grille à l’arrière de la box Huawei pour accéder à la prise FTTR

Enlever le capuchon noir anti-poussière sur la prise FTTR

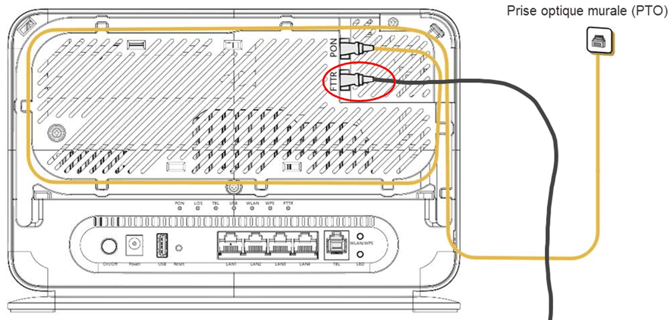

Relier une extrémité du câble optique blanc fournie avec la mini box Huawei sur la prise FTTR de la box Huawei

⚠️ Attention il y a un détrompeur sur l'extrémité de la jarretière optique. La rainure doit être aligné pour rentrer dans la prise PON.

Si la jarretière est neuve il y a également des capuchons anti-poussière à enlever au préalable

Enlever le capuchon noir anti-poussière sur la prise FTTR à l’arrière de la mini box Huawei

Relier l’autre extrémité du câble optique blanc à la prise FTTR à l’arrière de la mini box Huawei

Brancher l’alimentation électrique de la mini box et patienter quelques minutes jusqu’à ce que le voyant à l’avant de la mini box passe de rouge à blanc fixe cf. TUTO - Comprendre les voyants de ma mini box Huawei. Le voyant FTTR à l’arrière de la box s’allume lorsque la connexion optique est établie avec la mini box cf. TUTO - Comprendre les voyants de ma box Huawei

Lorsque le voyant à l’avant de la mini box devient blanc fixe, l’appairage avec la box est terminé. Le câble optique peut être débranché pour déplacer la mini box à son emplacement final

Remettre les capuchons anti-poussières sur la prise FTTR à l’arrière de la box Huawei et de la mini box ainsi que sur les deux extrémités du câble optique.

Remettre la grille à l’arrière de la box Huawei.

Appairage en utilisant un câble Ethernet standard

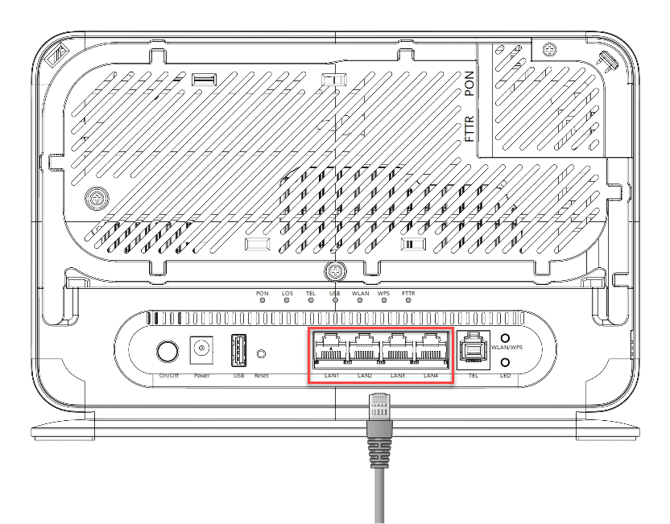

Relier une extrémité du câble Ethernet sur l’un des 4 ports LAN à l’arrière de la box Huawei

Relier l’autre extrémité du câble Ethernet à l’un des deux ports GE1/GE2 à l’arrière de la mini box Huawei

Brancher l’alimentation électrique de la mini box sur la prise Power et sur une prise électrique. Patientez trois minutes jusqu’à ce que le voyant à l’avant de la mini box passe de rouge à blanc fixe

Lorsque le voyant à l’avant de la mini box devient blanc fixe, l’appairage avec la box est terminé. Le câble Ethernet peut être débranché pour déplacer la mini box à son emplacement final

L'appairage doit être fait à chaque ajout d'une nouvelle mini box et en cas de réinitialisation d'une mini box ou de changement de box Huawei

Installer ma Mini Box Huawei OptiXstar K153

Une fois l'appairage réalisé la mini box peut être déplacée à l'emplacement souhaité dans le logement

Choix de la liaison de la mini box avec la box internet Huawei

La mini box peut être connectée de différentes manières avec la box Huawei :

En Wi-Fi (après appairage obligatoire par câble optique ou Ethernet)
Par câble Ethernet
Par câble optique

Une liaison par câble Ethernet ou optique a l'avantage d'être plus fiable que la liaison Wi-Fi et permet d'installer la mini box plus loin de la box.

En cas de liaison Wi-Fi vérifier le bon fonctionnement de la mini box à l'emplacement final avant l'installation définitive

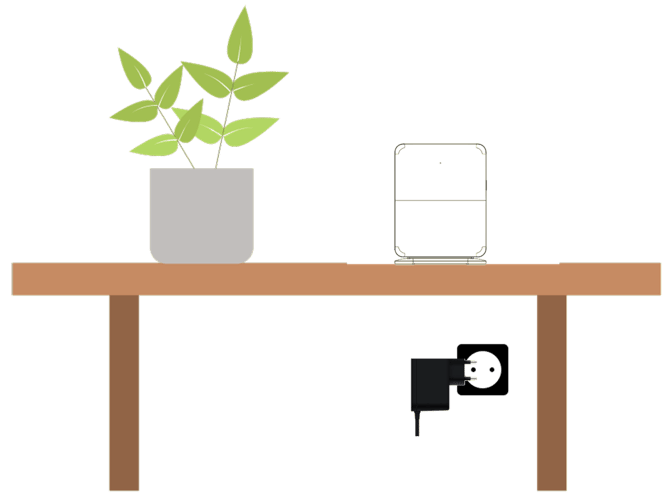

Poser la mini box Huawei OptiXstar K153 sur un meuble

La mini box peut être posée sur un meuble à proximité d'une prise de courant électrique en utilisant le pied fournit avec la mini box.

En cas de liaison par câble, brancher le câble Ethernet ou le câble optique
Brancher l'alimentation électrique de la mini box et patienter quelques minutes pour que la mini box se connecte à la box Huawei. Une fois connectée le voyant à l'avant de la mini box doit passer de rouge à :
- blanc clignotant lent si la liaison avec la box est en Wi-Fi
- blanc fixe si la liaison est par câble Ethernet ou optique

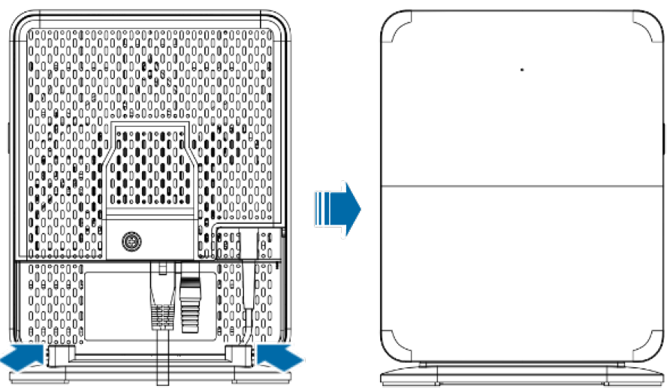

Clipser le pied par l'arrière sous la mini box

Fixer la mini box Huawei OptiXstar K153 sur un mur

Tester le bon fonctionnement de la mini box à son emplacement avant de procéder à l'installation définitive

La mini box peut être fixée au mur à proximité d'une prise de courant en utilisant le support fournit avec la mini box.

Le support mural peut au choix être :

Fixé au mur avec deux vis
Clipsé sur une prise électrique

Fixation au mur

Fixer le support au mur avec deux vis à proximité d'une prise de courant

Clipser ensuite la mini box sur le support mural

Fixation sur une prise électrique

Avant tout intervention sur une prise électrique, couper le courant et prendre les précautions d'usage

Enlever le cache de la prise électrique
Desserrer les deux vis de la prise électrique de manière à avoir un espace entre la prise électrique et le mur

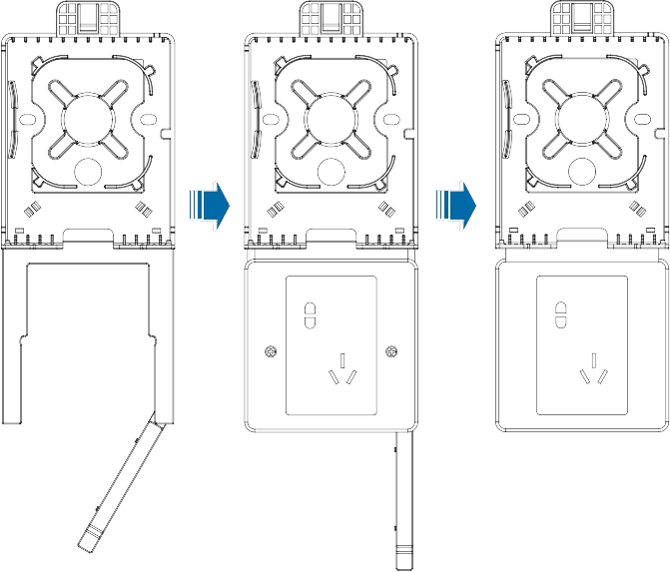

Déplier le support mural, ouvrir la partie basse et glisser le support derrière la prise électrique. Refermer la partie basse du support.

Resserrer les vis et remettre le cache de la prise électrique

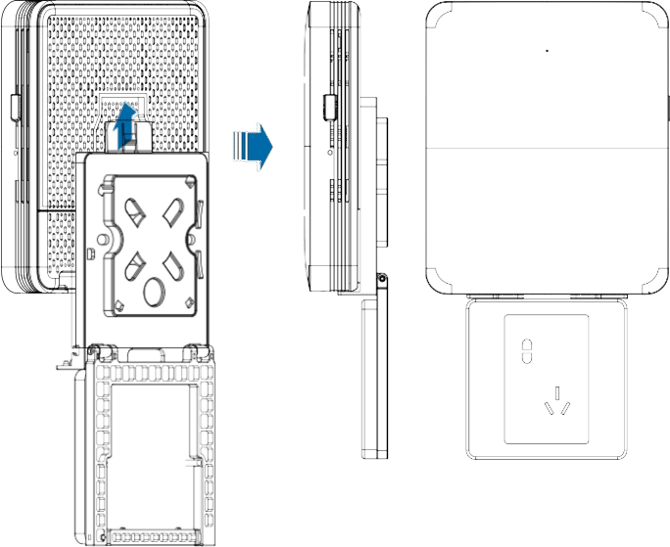

Clipser ensuite la mini box sur le support mural

Une fois le support mural installé :

En cas de liaison par câble, brancher le câble Ethernet ou le câble optique sur la mini box
Brancher l'alimentation électrique de la mini box et patienter quelques minutes pour que la mini box se connecte à la box Huawei. Une fois connectée le voyant à l'avant de la mini box doit passer de rouge à :
- blanc clignotant lent si la liaison avec la box est en Wi-Fi
- blanc fixe si la liaison est par câble Ethernet ou optique

Si la liaison avec la box est en Wi-Fi et que le voyant à l'avant de la mini box reste rouge au delà de 3 minutes c'est que la mini box ne capte pas la box. Rapprocher la mini box de la box et retester.
